红外摄像机感应系统包含采集卡，摄像机，滤光片，红外灯，激光头，红外激光笔。

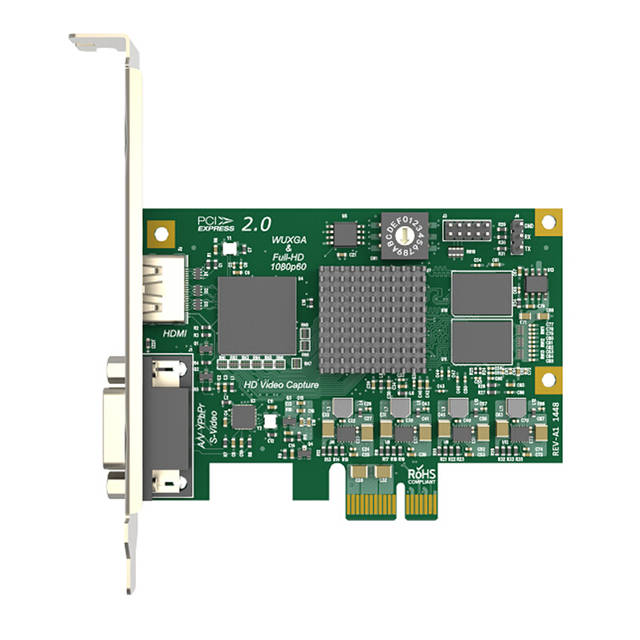

1、采集卡

采集卡主要是捕获外界光电、视频、音频等模拟信号并将其数字化导入计算机进行数字处理的设备，主要有图像采集卡、视频采集卡、音频采集卡（比如声卡）、数据采集卡等。我们用到的是图像采集卡，即把摄像机捕捉到的模拟信号转化成计算机能识别的数字图像。数字图像就是指比如640*480 的像素，每个像素由R，G，B 三基色组成。也就是说摄像机不能直接把模拟信号转递给计算机，必须通过采集卡数据才能到计算机，编写程序时主要是要和采集卡的对接，而和摄像机没有什么直接关系。地面互动时对摄像机分辨率要求不高，一般640*480即可，因为检测的是人体，相应于整体图像来说，还是很大的。所以一般的摄像机分辨率在互动时就够用了。

我们更关心的是摄像机的镜头计算，即安装多高，能捕捉多大面积，这和投影机的镜头有些类似，但计算方法又有差别。

一般场合的应用，可选择可变焦镜头，从2.8mm到12mm，销头有三个圈可以转动，最靠近相机的是清晰度调节，中间的是进光亮调节，最外面的是大小调节)，先调最外面的捕捉大小，再调清晰度，最后调进光亮。我们一般把捕捉大小调节为比显示介质略大一点，然后四个点移动到显示介质的四点顶点，让它们重叠。但如果碰到超短焦投影机，就不能用常规的2.8mm到12mm的镜头了，得选用鱼眼镜头，即在很短的距离可以捕捉比较大的画面。

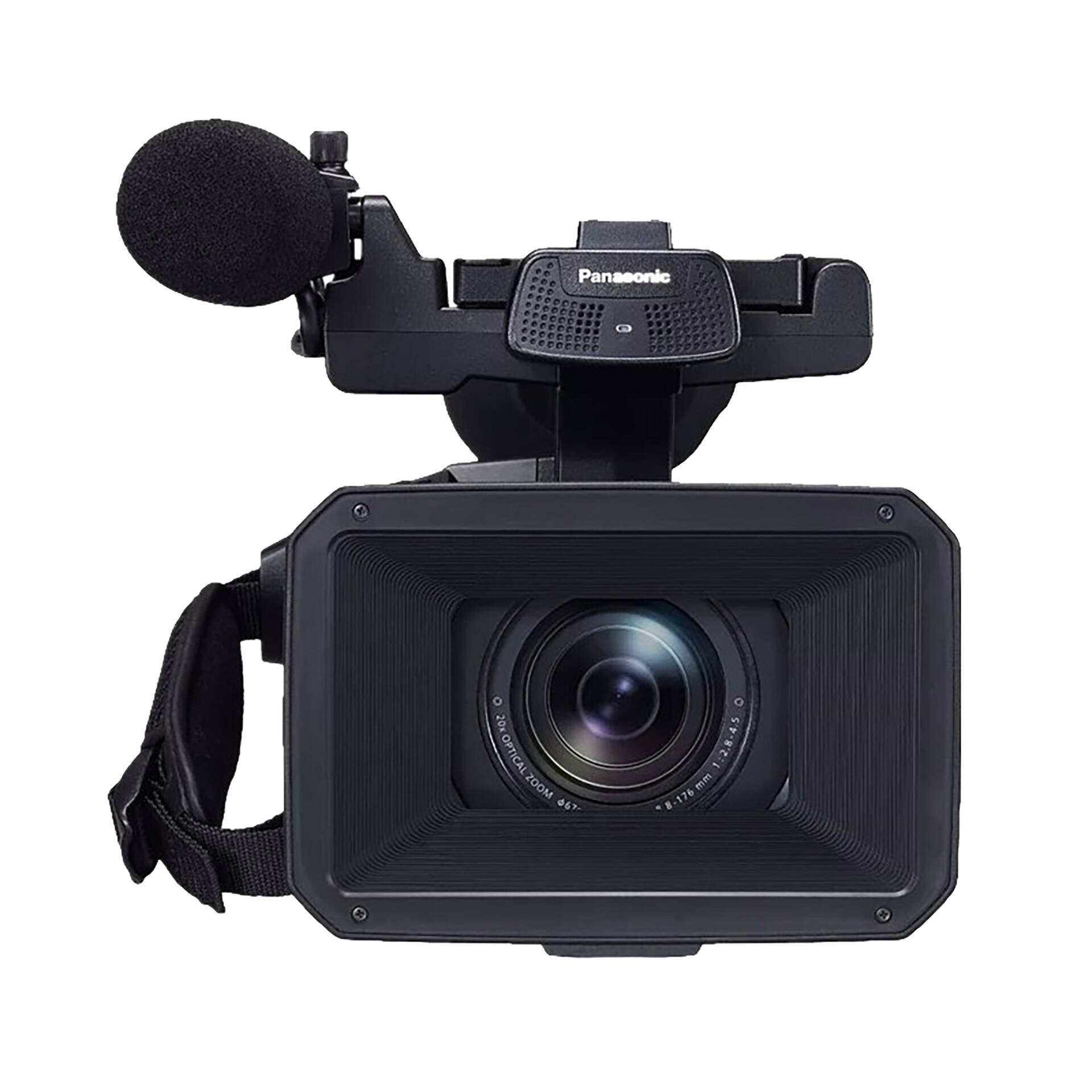

2、摄像机

摄像机主要分为三种: USB 摄像机，网络摄像机和模拟摄像机，前两个属于数字摄像机，如上所讲，解码芯片做了在摄像机上面，而模拟摄像机的解码工作是由采集卡完成的。那为什么我们通常用的都是要加采集卡的模拟摄像机呢？一是因为我们行业中应用的都是黑白摄像机，,购买模拟摄像机时，黑白和彩色是分开的，而USB摄像机一般都是彩色的（也有黑白的）；二是因为USB线如果太长会不稳定，但BNC线（模拟摄像机和采集卡之间的连接线）理论上可以到500米。由于网络摄像机要占用电脑的网口（而电脑网口一般用于组成局域网）且网线最长也就100米左右。

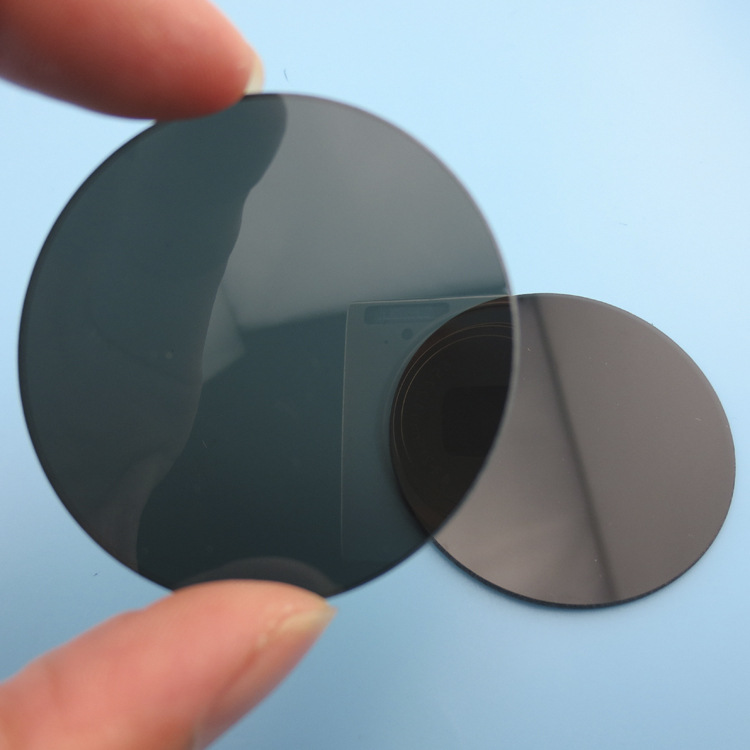

3、滤光片

滤光片主要是用于过滤掉可见光，即投影机，LED屏或屏体发出的可见光。为什么要过滤掉这些光呢？因为当互动时，如果摄像机能看到显示介质的光，那麻烦就大了。我们用背景差法和帧差法检测到进入区域的人或运行的物体，摄像机感应到了后，会在相应的位置作互动触发，触发后，显示介质上的画面也会动，此时摄像机也会检测到此动作，会在画面动的位置再继续触发，这个过程会无止境的动下去。在外界看来，互动画面会乱动。所以必须用滤光片把显示介质的光滤掉，即我们在加了滤光片的摄像机中看不到显示介质的画面。

滤光片只能安装在黑白摄像机上，因为彩色摄像机为了让彩色画面不受红外的影响，会在成像的芯片前面安装一层过滤红外的薄膜，如果再加滤光片，图像就变黑了，什么都看不到。加红外灯也没用，因为那层薄膜就是用于过滤掉红外光的。网络彩色摄像机可以选择白天和夜晚两种模型，即彩色和黑白在选择黑白后，会听到摄像机有一声“咔嚓”的声音，就是把这种薄膜从成像芯片前面移除掉了，从而变成黑白模式了。所以网络摄像机的黑白模式也可以用于我们的互动检测。

过滤投影机的滤光片一般用850nm的，滤光片可以贴在镜头前面，也可以加在镜头和摄像机中间。一般加在镜头和摄像机中间，不容易掉落。但要过滤掉LED屏的光或屏体的光，必须用950nm的滤光片。把安装850nm滤光片的相机对着LED屏，会把屏上的东西看的清清楚楚，所以必须用950nm滤光片。950nm 滤光片一般用于单反相机，会比较大，所以需用玻璃刀切成小片后加入摄像机中。

4、红外灯

在黑白摄像机安装滤光片后，如果光线比较暗，那摄像机看到的几乎是全黑的，红外灯主要用于补光，加上红外灯后，摄像机的像会变的明亮。红外灯的一个参数比较重要，就是发散角度，有30度、60度、90度、120度等，在做地面互动层高不太高的情况下，一般选择120度或更大的角度，角度越大，发散越广，红外光越均匀，但如果层高很高，投影机都要用到长焦镜的情况下（摄像机也得选择相对应的长焦镜头），一定要选择小角度的红外灯。

摄像机图像红外光越均匀越好，原因是进行人体或运行检测时，背景差法会选择一个阈值，此阈值对一帧图像的所有位置是一样的，如果图像不均匀，那选择一个一样的阈值就不太正确了。对于像面地互动这种粗一点的检测，红外光不均匀还不太严重，用红外摄机作多点触摸时，对红外光均匀的要求更加严格。

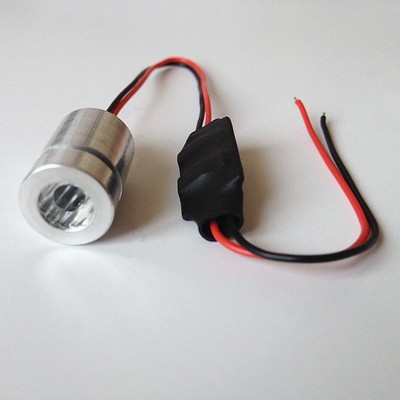

5、激光头

激光头也称一字激光头，一般发射角度为90度到120度，会打出来一层很薄的扇形光，形成一条肉眼看不到的线，它发射出来的红外面铺满整个屏幕，这个激光红外面的厚度大约为2mm，当手指等物体贴近时，激光红外面形成点，红外摄像机被捕到这些亮点，把点的坐标传递给计算机。激光头和摄像机配合后就不需要红外灯了，通常用于多点触摸等需要精确捕捉的情况。

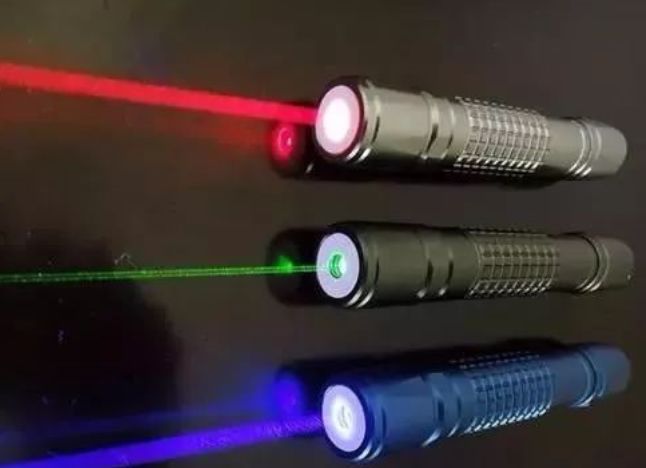

6、红外激光笔

在电子沙盘或其它一些展项中，用激光笔代替人手指进行点击操作。红外激光笔会发出来一束很强的红外光，红外摄像机里面会看到一个非常亮的白点，背景差的阈值可以设置的很高，此点很容易检测到。
